پلاگ فن

پلاگ فن

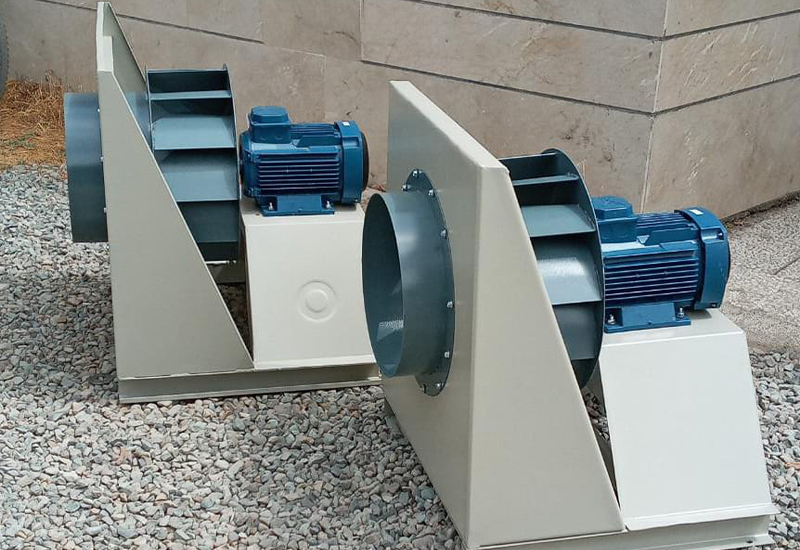

پلاگ فن ازمدلهای سانتریفیوژمی باشد ومعمولا پلاگ فن با پروانه رادیال بکوارد است، که پلاگ فن بدون هوزینگ مورد استفاده قرار میگیرند. پلاگ فن در مواردی کاربرد دارد که فقط قصد مکش و جابه جایی هوا و یا پخش شدن یکنواخت گرما را داشته باشد، پلاگ فن تمامی ابعاد وبا هوادهی ١٠٠٠ مترمکعب تا ١٠٠٠٠٠ مترمکعب ویا بالاتربه سفارش ساخته میشود لازم بذکر میباشد در صورت نیاز انواع فنهای اروپایی نیز قابل ارایه میباشد. در صورت نیاز انواع پلاگ فن های اروپایی نیز قابل ارایه میباشد.

ساختار پلاگ فن

پلاگ فن ها تقریبا مشابه اگزاست فن های یوتیلیتی هستند، با این تفاوت که در پلاگ فن ها بجای حلزونی که پروانه درون آن قرار میگیرد باکس هایی از جنس گالوانیزه یا ورق فولاد با استراکچرهای آلومینیومی به همراه عایق صدا ودما در نظر گرفته شده است که این باکس علاوه بر محافظت از دستگاه تا حد زیادی میزان صدا وارتعاشات پلاگ فن را کاهش می دهد. استفاده از پلاگ فن ها درمکانهای که حساسیت صدایی در آنها اهمیت دارد بسیار مناسب تر از اگزاست فن سانتریفیوژاست، البته ظرفیت هوادهی پلاگ فن ها مشابه اگزاست فن های سانتریفیوژ می باشد وتفاوتی در این مورد ندارند

در صورتی که  در پلاگ فن نیاز به باکس محافظ نباشد، با توجه به نوع کاربری، پلاگ فن هارا بدون باکس تولید خواهند کرد، این نوع فن ها در مکانهای مورد استفاده قرار میگیرند که فقط قصد مکش وجابجایی هوا یا گاز را داشته باشند،این دسته از پلاگ فن ها براساس سفارش جهت نصب در داخل هواسازهای کوره، خشک کن ها یا اتاقک هایی که نیاز به پخش شدن یکنواخت گرما در محیط را داشته باشند یا پلاگ فن ها در محیط های که نیاز به گردش هوا باشد استفاده می شوند. پروانه پلاگ فن می تواند به شکل بکوارد یا فوروارد باشد، نحوه انتقال قدرت در پلاگ فن ها به دو صورت کوپل مستقیم وپولی تسمه می باشد.

ویژگی پلاگ فن

پروانه وبدنه پلاگ فن ازمتریال ورق فولاد، آلومینیم و در موارد خاص از جنس استنلس استیل ساخته میشود. پروانه پلاگ فن می تواند به طور مستقیم به شافت موتور متصل شود و یا پلاگ فن بصورت تسمه وفولی باشد ،پلاگ فن ها برای اطمینان از عملکرد بدون لرزش روی عایقهای صداگیر نصب شده اند که مجهز به شاسی دوبل از جنس ناودانی فابریک و لرزه گیر لاستیکی می باشد، همچنین جهت بالا بردن عمرمفید وجلوگیری از خورندگی و زنگ زدگی دستگاه از پوشش رنگ اپوکسی الکترواستاتیک استفاده میگردد

پلاگ فن شامل یک پروانه فن ، یک قاب، و سازه پخش خروجی هوای اول و دوم میباشد.
پروانه پلاگ فن شامل ورودی هوای محوری است و توسط یک قیف مخروطی شکل موجب بازدهی بهتر پلاگ فن میگردد.
ساختار خروجی هوای اول پلاگ فن توسط بخشی از قاب مجاور صفحه پشتی پروانه فن یک منطقه جانبی را پشتیبانی میکند.
ساختار خروجی هوای دوم پلاگ فن توسط بخشی از قاب مجاور صفحه جلویی پروانه فن پشتیبانی میشود .
